Frage: Wie kann in E-CAD eine runde Wand eingeben werden?
02.02.2026
FAQ für:
ZUB E-CAD 6
Frage: Wie kann in E-CAD eine runde Wand eingeben werden?
Antwort:
Zunächst werden im Konstruktionsmodus zwei Wände eingegeben.

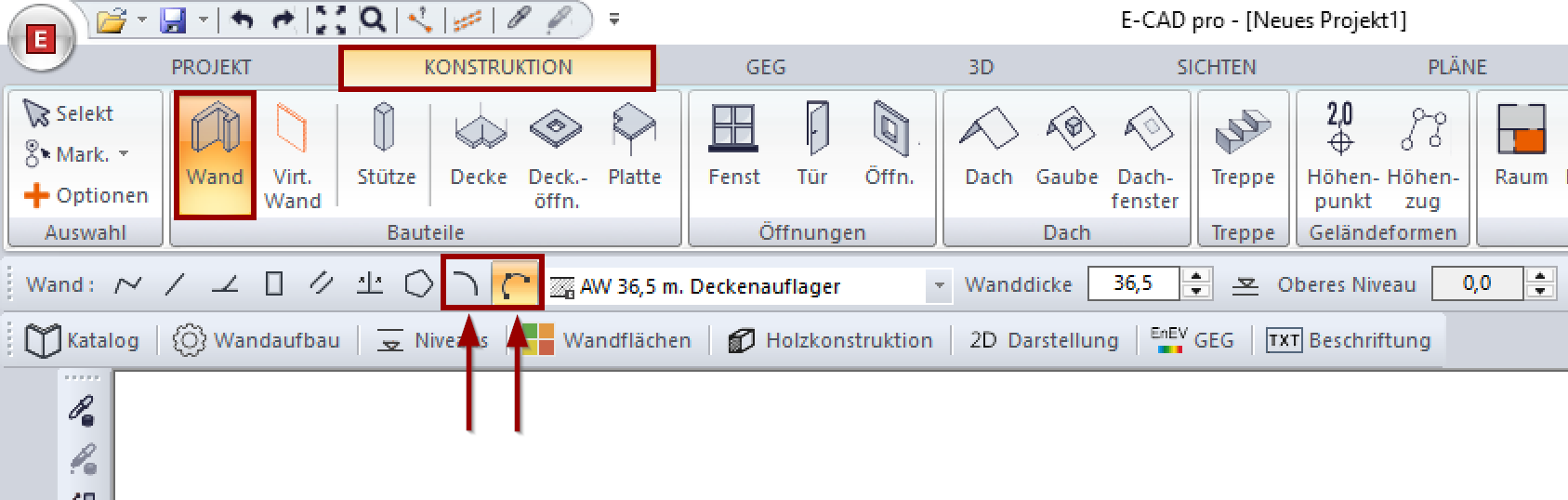

Anschließend wird ebenfalls im Konstruktionsmodus das Werkzeug Wand und anschließend die Funktion Zwei Wände mit polygonaler Wand ausrunden oder Zwei Wände mit geraden Wandstücken ausrunden ausgewählt.
Für dieses Beispiel wird die Option Zwei Wände mit polygonaler Wand ausrunden ausgewählt.
Im nächsten Schritt werden die beiden angrenzenden Wände mit der linken Maustaste angeklickt. Mit einem dritten Mausklick wird abschließend die Rundung eingestellt.

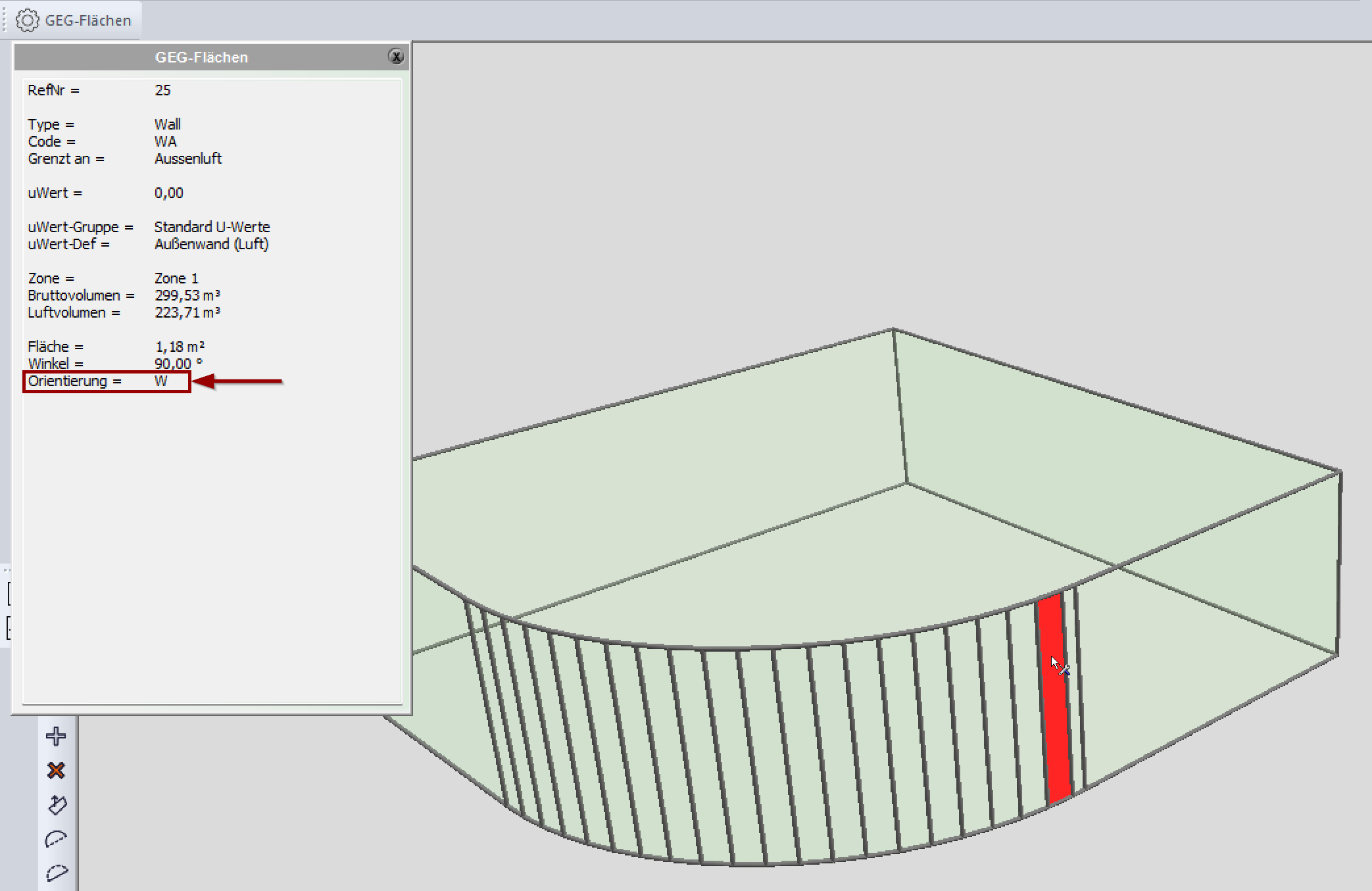

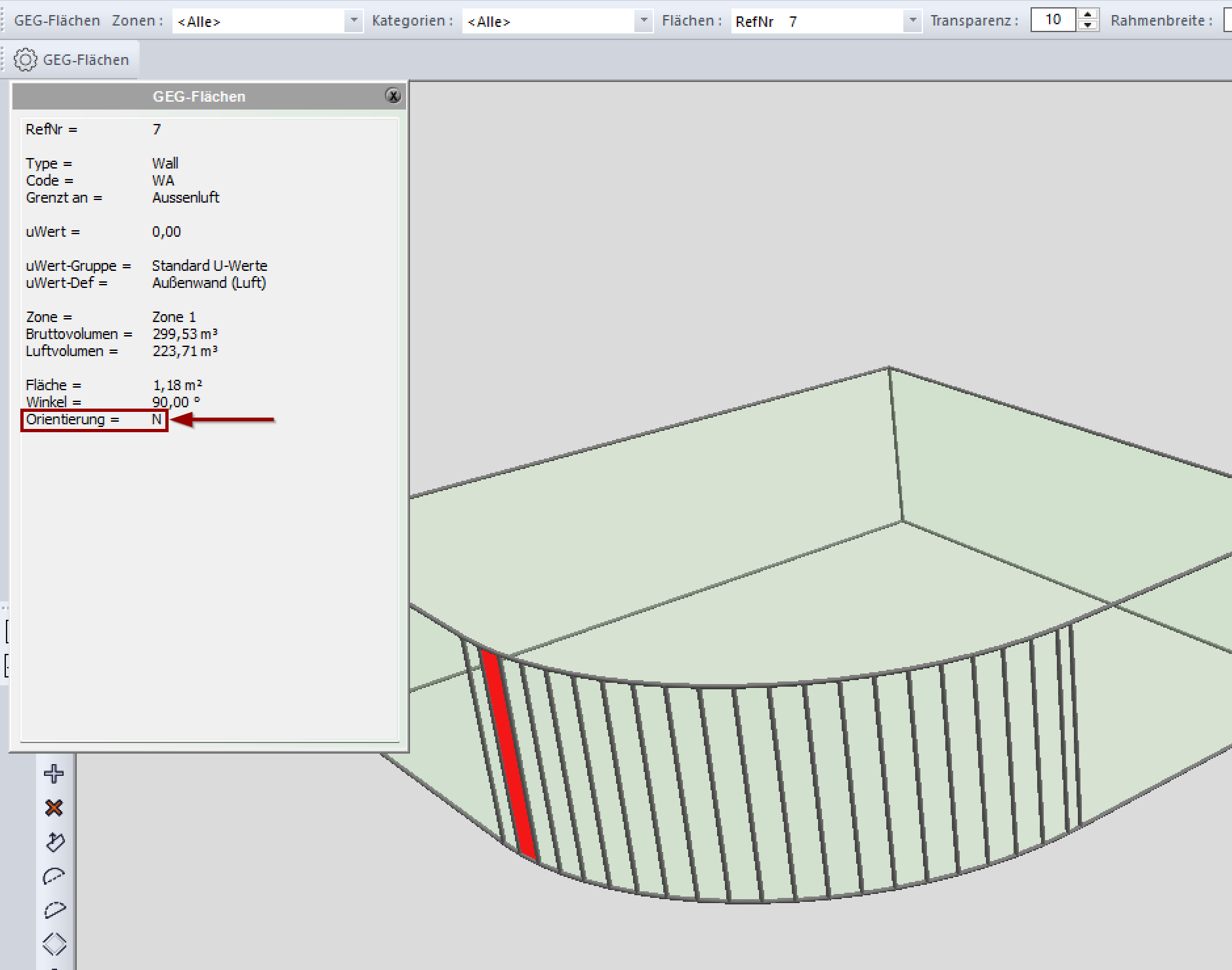

Für die Flächenermittlung nach DIN V 18599 wird die Rundung in viele kleine Wandabschnitte unterteilt. So können die Abschnitte der richtigen Himmelsrichtung zugeordnet werden.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
