ZUB Argos
WÄRMEBRÜCKEN BERECHNEN NACH DIN EN ISO 10211
ZUB Argos 9
ZUB Argos ist eine spezialisierte Software zur detaillierten Berechnung von Wärmebrücken.
Das Programm ermöglicht die zweidimensionale (2D) Simulation von Wärmeströme und Temperaturen und damit die präzise Bestimmung von:
- ψ-Werten (Psi-Werte)
- f-Werten (Temperaturfaktor)
- Temperaturverteilungen
- Wärmeflüssen in Bauteilen
- DIN EN ISO 10211
- DIN 4108-2
- DIN 4108 Beiblatt 2
ZUB Argos 9 Pro 30 Tage kostenfrei testen
Die wichtigsten Vorteile auf einen Blick
ZUB Argos verbindet physikalisch fundierte Berechnung mit praxisnaher Anwendung.
Numerische FEM-Berechnung von Wärmebrücken
ZUB Argos arbeitet mit einem Finite-Elemente-Verfahren (FEM) zur präzisen Simulation von Wärmeströmen und Temperaturfeldern.
Normgerechte ψ-Wert-Berechnung
Berechnung von längenbezogenen Wärmedurchgangskoeffizienten nach DIN EN ISO 10211 für energetische Bewertungen.
f-Wert-Berechnung zur Schimmelbewertung (PRO)
Nachweis des Mindestwärmeschutzes nach DIN 4108-2 zur Bewertung von Oberflächentemperaturen und Schimmelrisiko.
Integration von Referenzdetails (DIN 4108 Beiblatt 2) (PRO)
Direkter Zugriff auf normierte Wärmebrückendetails inklusive Vergleich und Bewertung.
Label
Funktionsübersicht
Content
- Neu: Import- / Export-Schnittstelle zwischen ZUB Argos und ZUB E-CAD.
Mit ZUB E-CAD kann das Längenaufmaß der Wärmebrücken einfach erstellt werden. Es besteht die Möglichkeit Wärmebrückenlängen von E-CAD nach ZUB Argos zu importieren. Des Weiteren können Wärmebrücken von ZUB Argos nach E-CAD importiert werden.
Eine detaillierte Beschreibung der neuen Funktion finden Sie unter diesem Link. - Neuer Wärmebrückenkatalog (ab ZUB Argos 9 - nur in Pro-Version): Wärmebrücken im Bestand mit über 100 Details.
- FEM-Software zur 2D-Berechnung von Wärmebrücken gem. DIN EN ISO 10211
- Ψ-Wert-Berechnung mit möglichen Zuschlägen für Fensterersatzsysteme nach DIN 4108 Beiblatt 2 (Ausgabe 2019)
- fRsi-Wert-Berechnung mit Temperaturkorrektur für Fensterersatzsysteme nach DIN 4108 Beiblatt 2 (Ausgabe 2019) (nur in der Pro-Version).
- Referenzbauteile Fenster mit einer Kombination von Rahmenerweiterungen für den detaillierten Fensternachweis (nur in der Pro-Version).
- Berechnung von Objekten mit mehreren Temperaturrandbedingungen
- Umfangreiche Zeichenfunktionen
- Automatische Gittervorbelegung und benutzerdefinierbare Randbedingungen
- Einfache Dokumentation der Ergebnisse
- Wärmebrückenkatalog DIN 4108 Beiblatt 2 (Ausgaben 2006 und 2019) mit über 400 Details (nur in der Pro-Version).
- Wärmebrückenkatalog DIN EN ISO 14683 (nur in der Pro-Version).
- Adaptive Netzverfeinerung
- Wärmestromeinspeisung (nur in der Pro-Version).
- Reportvorlagen für GEG/EnEV-Nachweise und GEG/EnEV- und KfW-Formblätter
- Überarbeitete Wärmebrückenverwaltung (für GEG, EnEV und KfW)
- Automatische projektweite Materialkennzeichnungen und Randbedingungsnummerierungen
- u.a.
Die Eingabe eigens erstellter Fensterprofile ist in der Programmversion ZUB ARGOS Pro möglich. Diese Fensterprofilgenerierung ist aber weiterhin sehr aufwendig z.B. bei der Interpretation von CAD-Vorlagen mit korrekter Zuordnung der Elemente, Elementeinbau im mm-Bereich und darunter und die notwendige Einzel- Bewertung der Wärmeleitfähigkeiten von Luft-Hohlkammern. Deshalb empfehlen wir die Verwendung der zur Verfügung gestellten Referenzbauteile.
Der Support-Service beinhaltet ausdrücklich keine Supportleistungen für die eigene Erstellung von Fensterprofilen o.ä. Elementen.
Um Ihnen den Einstieg in die Software zu erleichtern, schauen Sie sich unsere Video-Tutorials an (weitere Tutorials finden Sie unter Support/ Tutorials.
Weitere Tutorials finden Sie im Support-Bereich.
Label
MODELLIERUNG VON WÄRMEBRÜCKEN (PRAXIS & NORMBEZUG)
Content
Die Modellierung ist ein zentraler Bestandteil der Wärmebrückenberechnung.
In ZUB Argos werden reale Anschlussdetails geometrisch abgebildet:
- Wände
- Decken
- Fenster- und Fenstertüranschlüsse
- Bodenplatten
- Fassadenanschlüsse
- Dachanschlüsse
- Polygonen und Rechtecken
- realen Bauteilaufbauten
- Mindestabstände ≥ 1 m oder dreifache Bauteildicke
- Nutzung von Symmetrieebenen
- Berücksichtigung von Erdreich bei Gründungen
Label
BERECHNUNG VON Ψ-WERTEN UND WÄRMESTRÖME
Content
Die eigentliche Stärke von ZUB Argos liegt in der Berechnung.
Dabei werden:
- Wärmeströme berechnet
- Temperaturverteilungen dargestellt
- ψ-Werte bestimmt
- Leitwert (L2D)
- U-Werten
- Temperaturdifferenzen ermittelt.
Diese Berechnung ist entscheidend für:
- GEG- und GModG- Nachweise
- energetische Bewertung
- Optimierung von Konstruktionen
Label

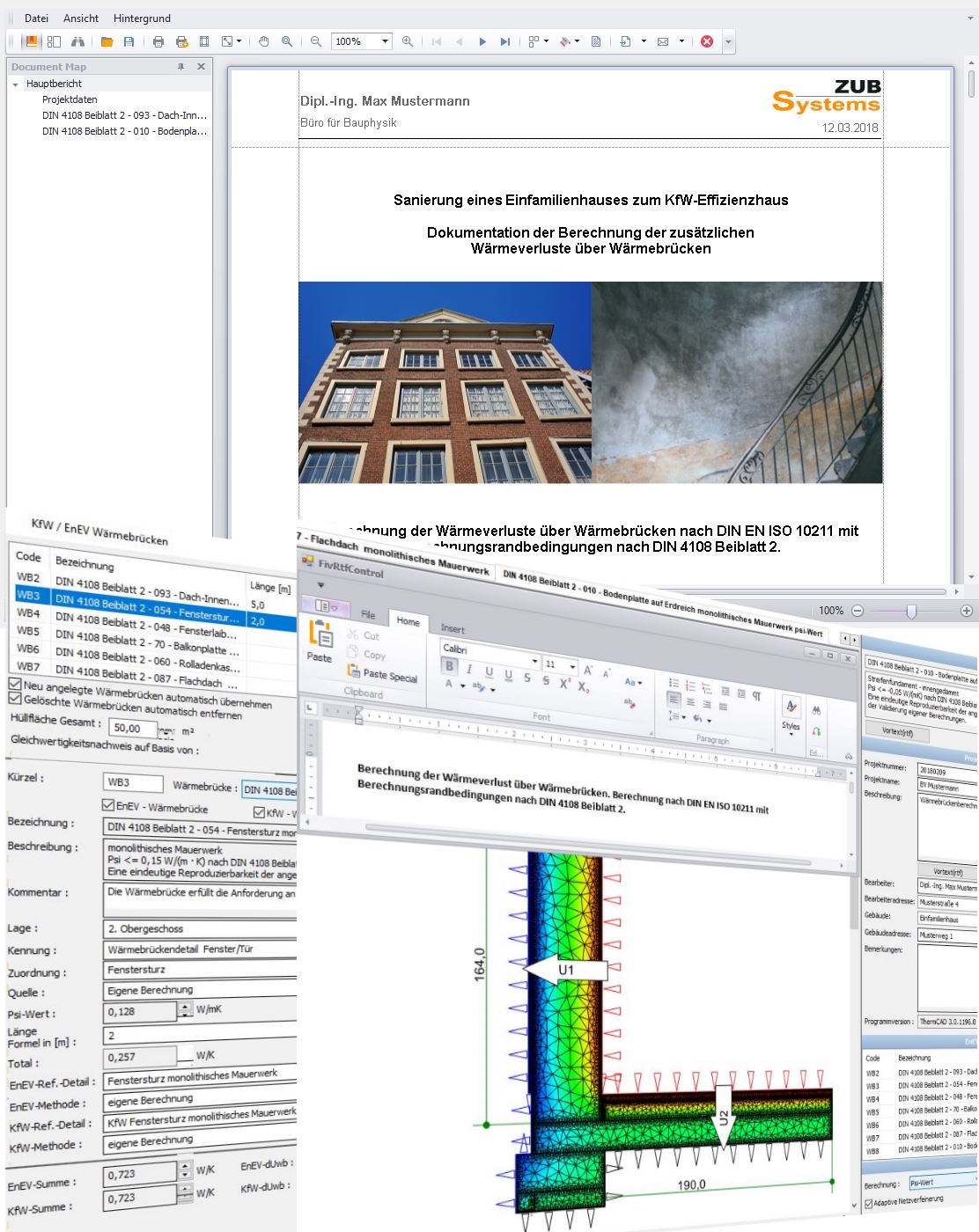

AUSWERTUNG UND VISUALISIERUNG
Content
Die Ergebnisse werden nicht nur numerisch, sondern auch visuell dargestellt.
ZUB Argos bietet:
- Temperaturfelder
- Isothermen (Linien gleicher Temperatur)
- Wärmeflussdarstellungen
- FEM-Netzvisualisierung
- Umfangreiche Reportfunktion u.a. mit KfW – Formblättern und rechnerischer Gleichwertigkeitsnachweis
- Psi-Wert Zuschläge nach DIN 4108 Beiblatt 2 für Ersatzsysteme
- Temperaturkorrektur nach DIN 4108 Beiblatt 2 für fRsi – Berechnung von Fenster und Fenstertüranschlüsse
- kritische Bereiche sofort erkennen
- Wärmeverluste nachvollziehen
- Problemstellen gezielt optimieren
Label
DATENBANKEN UND KATALOGE
Content
ZUB Argos enthält umfangreiche integrierte Datenbanken:
Baustoffdatenbank
Materialien mit relevanten bauphysikalischen Eigenschaften.
Konstruktionsdatenbank
Wiederverwendbare Bauteilaufbauten.
Wärmebrückenkatalog (DIN 4108 Beiblatt 2) (PRO)
- Details aus 2006 und 2019
- ca. 400 Referenzdetails inkl. ψ-Referenzwerte
Dadurch entfällt in vielen Fällen die komplette Neuerstellung von Details.
Label
REFERENZDETAILS UND GLEICHWERTIGKEITSNACHWEIS
Content
Ein besonderer Vorteil ist die Möglichkeit, eigene Details mit Referenzdetails zu vergleichen.
ZUB Argos ermöglicht:
- Verknüpfung eigener Konstruktionen mit Beiblatt-Details
- automatische Zuordnung von Referenzwerten
- Nutzung für GEG- und KfW-Nachweise
Das erleichtert insbesondere den Nachweis der Gleichwertigkeit erheblich.
Label
WARUM WÄRMEBRÜCKEN ENTSCHEIDEND SIND
Content
Wärmebrücken führen zu:
- erhöhtem Energieverbrauch
- niedrigeren Oberflächentemperaturen
- Schimmelrisiko
- Komfortverlust
- Materialwechsel
- geometrische Veränderungen
- konstruktive Details
Label
UNTERSTÜTZUNG DURCH SOFTWARE
Content
Die physikalische Komplexität von Wärmebrücken macht eine manuelle Berechnung praktisch unmöglich.
Mit ZUB Argos lassen sich:
- normgerechte Berechnungen durchführen
- komplexe Details abbilden
- Ergebnisse nachvollziehbar darstellen
Typische Einsatzbereiche
ZUB Argos wird eingesetzt für:
- ψ-Wert-Berechnung für GEG
- detaillierte Wärmebrückenanalyse
- Nachweis des Mindestwärmeschutzes
- Schimmelrisiko-Bewertung (fRsi)
- Optimierung von Anschlussdetails
- Vergleich von Varianten
Benutzeroberfläche
Label
ZUB ARGOS PLUS UND PRO
Content
ZUB Argos PLUS
- ψ-Wert-Berechnung
- FEM-basierte Wärmebrückenanalyse
- Baustoff- und Konstruktionskatalog
- geeignet für Standardanwendungen
ZUB Argos PRO (Zusätzlich):
- f-Wert-Berechnung (DIN 4108-2)
- Wärmebrückenkatalog nach Beiblatt 2 DIN 4108
- Referenzbauteile und Gleichwertigkeitsnachweise
- detaillierte Analyse komplexer Konstruktionen
PRO ist die Variante für anspruchsvolle bauphysikalische Aufgaben.
Label
FAZIT
Content
ZUB Argos ist ein leistungsfähiges Werkzeug zur detaillierten Wärmebrückenberechnung.
Durch die Kombination aus:
- FEM-basierter Simulation
- normgerechter Berechnung
- integrierten Datenbanken
- praxisnaher Visualisierung
Weitere Informationen zum Thema finden Sie auf folgenden Seiten:
Wärmebrücken berechnen
ψ-Wert einfach erklärt
DIN EN ISO 10211 einfach erklärt
Wärmebrücken und Schimmel
Software-Versionen
Systemanforderungen
| Betriebssystem | Windows 10/11 64-Bit-Betriebssystem |
| Prozessor | Dual Core ab 2 GHz, empfohlen Intel i7 oder AMD FX |
| Arbeitsspeicher | Mind. 8 GB, empfohlen 16 GB |
| Festplattenkapazität | 2 GB pro Installation |
| Bildschirmauflösung | 1280x1024 Bildpunkte mit mind. 32-Bit Farbtiefe / 1920x1080 |
