Frage: Wie können Rollladenkästen und/ oder Heizkörpernischen eingeben werden?
02.02.2026
FAQ für:
ZUB E-CAD 6
Frage: Wie können Rollladenkästen und/ oder Heizkörpernischen eingeben werden?
In E-CAD 6 können Rollladenkästen und Heizkörpernischen in das Gebäudemodell eingearbeitet werden. Im Konstruktions-Modus wird hierfür der Abschnitt Konst-Ebene angewählt.

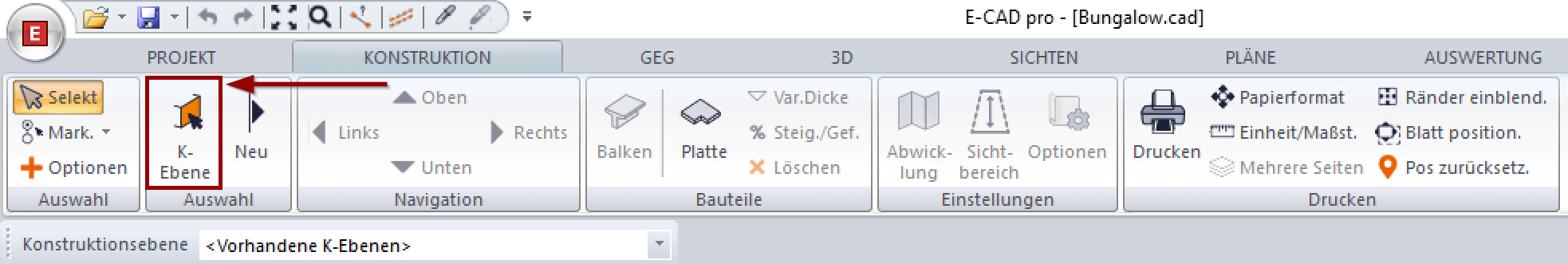

Im nächsten Schritt wir im Abschnitt Konst-Ebene das Werkzeug K-Ebene angewählt.

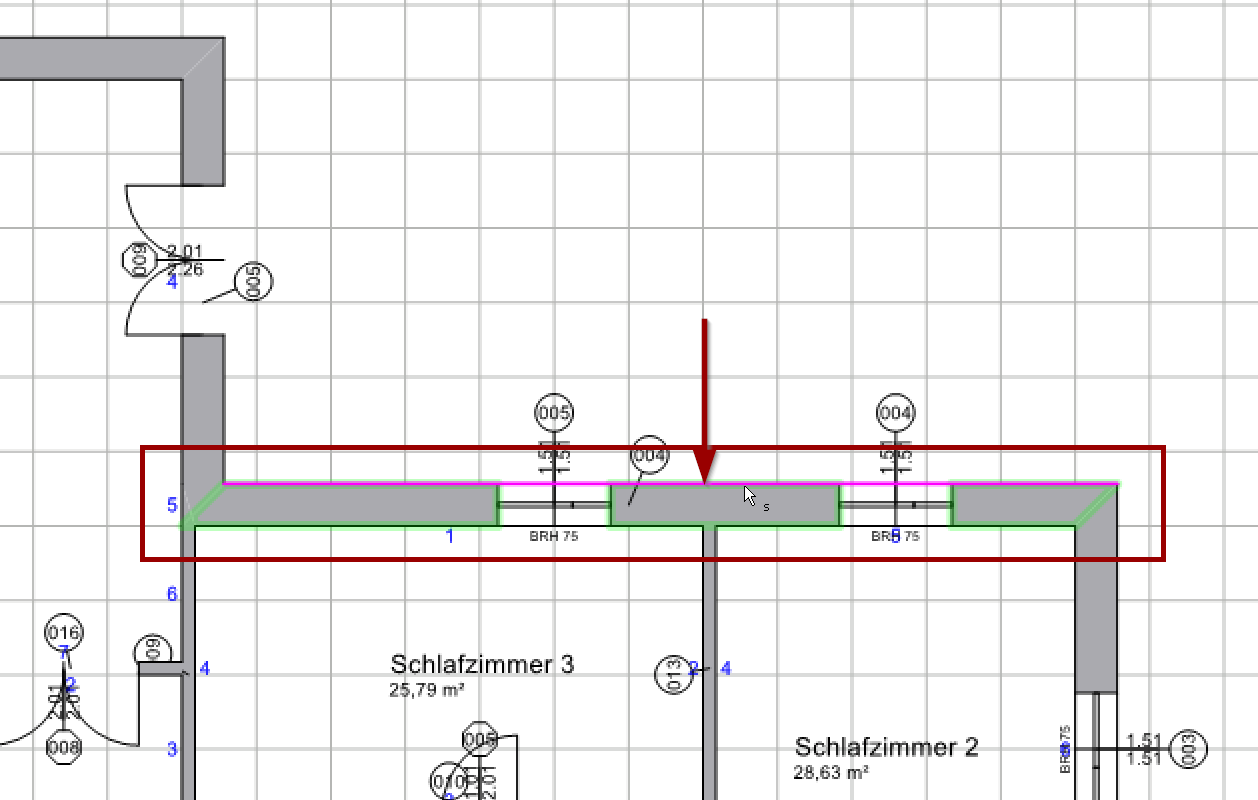

Anschließend wird die Wand ausgewählt, bei dessen Fenstern ein Rollladenkasten bzw. eine Heizkörpernische eingezeichnet werden soll.
Hinweis: Achten Sie darauf, dass Sie die richtige Kante der Wand auswählen. Wenn Sie auf der Außenseite der Wand z.B. einen Rollladenkasten einzeichnen möchten, müssen Sie die Außenkante der Wand auswählen. Bei z.B. einer Heizkörpernische die Innenseite der Wand.

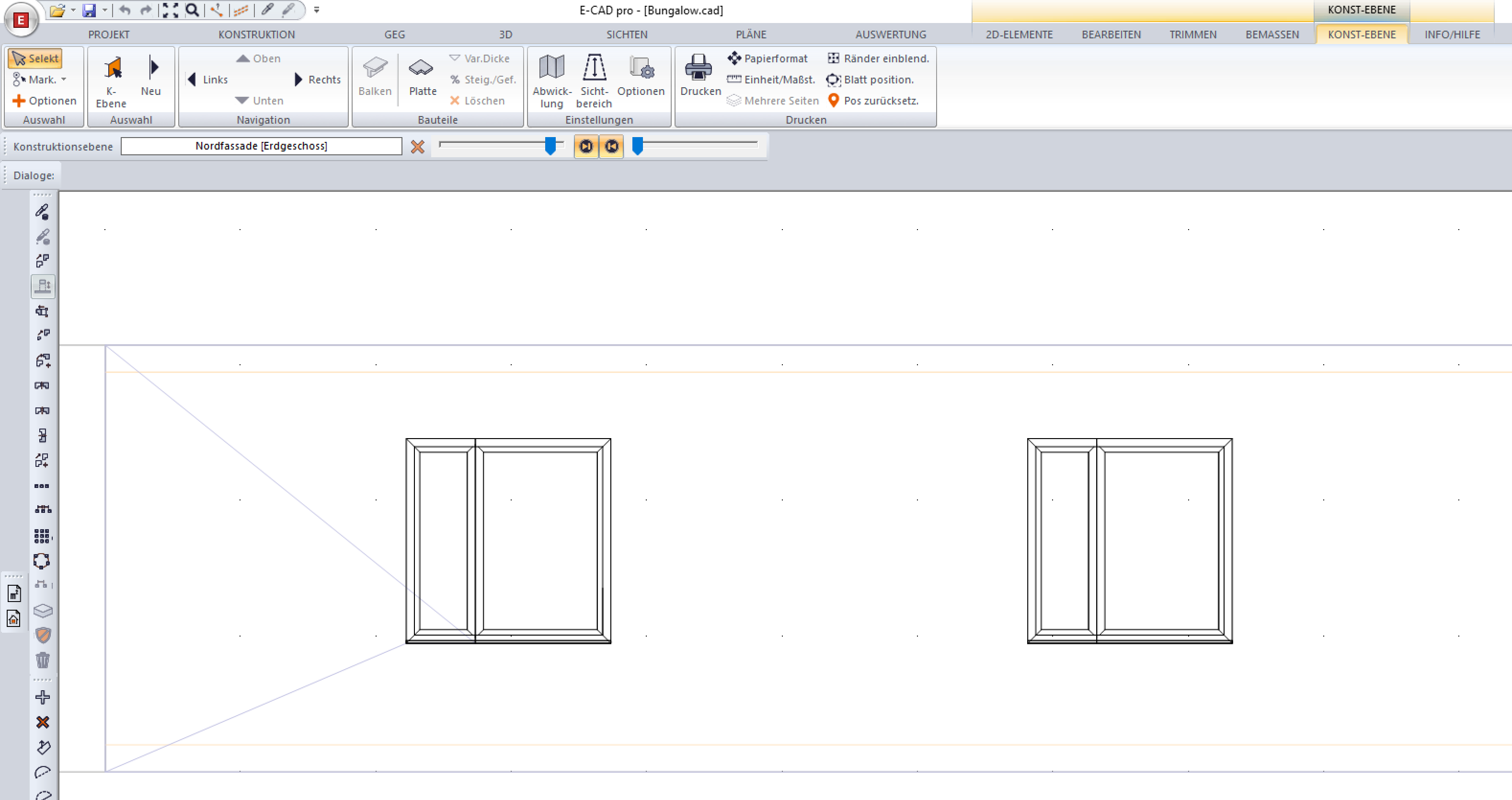

Nun öffnet sich die Konstruktionseben der Wand (als Ansicht).
In dieser Ansicht können nun Rollladenkästen bzw. Heizkörpernischen über bzw. unter den Fenstern eingezeichnet werden. Hierfür wird das Werkzeug Platte angewählt.

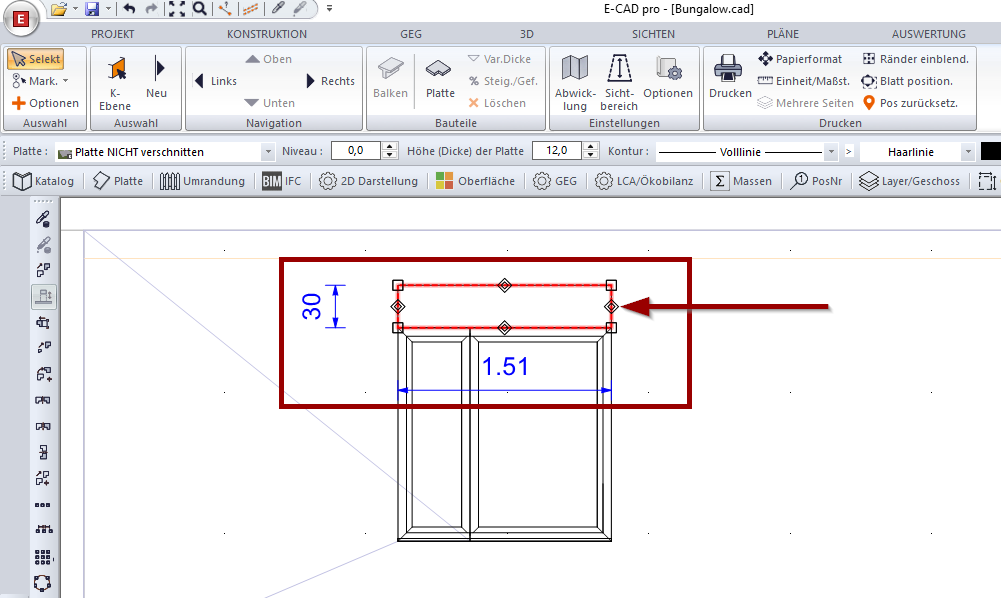

Nun kann der Rollladenkasten mit den entsprechenden Werkzeugen (Platte: Rechteck; Platte: gedrehtes Rechteck; Platte: Polygon, usw.) über dem Fenster eingezeichnet werden.
Anschließend wird der Rollladenkasten markiert (durch Drücken der linken Maustaste). Im Kontextmenü erscheint die Schaltfläche GEG. Über diese Schaltfläche kann ein Programmfenster aufgerufen werden, über welches die Art des Elements (z.B. Rollladenkasten, Heizkörpernische, usw.) und ein U-Wert festgelegt bzw. eingegeben werden kann.
Um den U-Wert zu ändern, wird die Schaltfläche S vor dem U-Wert betätigt, um das Eingabefeld freizuschalten.

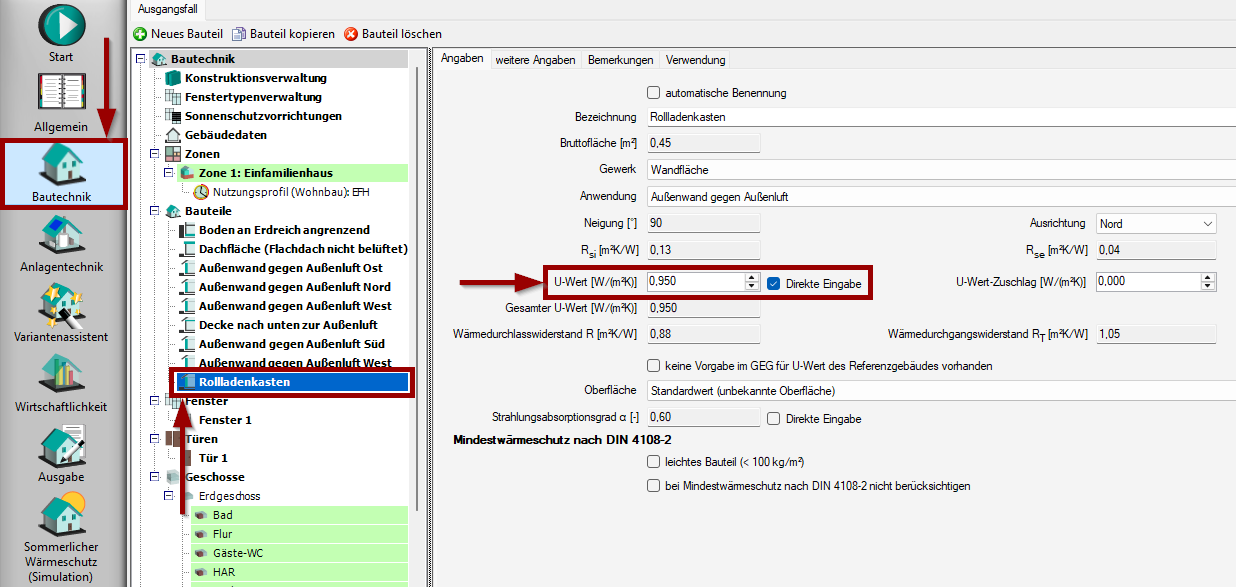

In ZUB Helena wird beim Import dieses Bauteil mit der Bezeichnung „Rollladenkasten“ mit dem eingegebenen U-Wert übernommen.
Hinweis: Diese Informationen werden von der ZUB Systems GmbH kostenlos bereitstellt. Die Ausführungen stellen insbesondere keine Rechtsberatung dar. Jede Form der Haftung und Gewährleistung für die technische oder sachliche Richtigkeit ist ausgeschlossen.
